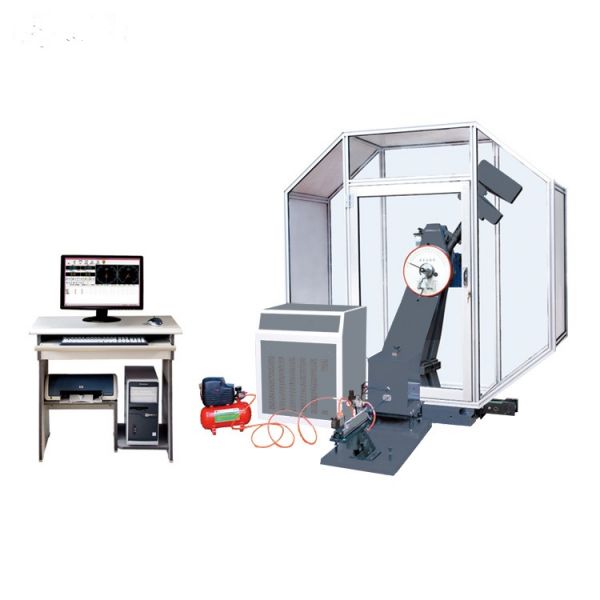

儀器化沖擊試驗機

儀器化沖擊試驗機 產品特點

u 主機采

u 主機架底座與立柱一體化設計、整體鑄造加工，剛性好，提高試驗的穩定性；

u 擺軸采用簡支梁方式支承，軸承徑向載荷分布合理，主機剛度大；

u 采用雙級標準減速電機提錘，掛擺裝置采用液壓緩沖，掛擺平穩；

u 擺錘圓形擺體設計，保證打擊中心準確，擺錘力矩精確；

u 沖擊刀采用螺釘安裝固定，更換簡單方便；

u 裝有安全防護銷，并且配備了全封閉防護罩，確保試驗過程的安全；

u 微機控制，按指令完成取擺、沖擊、自動揚擺、再沖擊多次試驗的全過程;

u 試驗機安裝測力傳感器和角位移傳感器，具有高速采樣、存貯和運算功能；9.微機通過數據分析及軟件處理，可以獲?。毫?時間、位移-時間、能量-時間、力-位移、能量-位移等曲線；

u 可提供：沖擊速度、沖擊時間、沖擊能量、吸收能量、位移、裂紋形成能量、裂紋擴展能量、屈服力、屈服時間、屈服位移、屈服能量、力、力時的時間、力時的位移、力時的能量、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力、不穩定裂紋擴展終止位移、不穩定裂紋擴展起始能量、不穩定裂紋擴展終止能量等多個特征值。

儀器化沖擊試驗機產品技術參數

儀器化沖擊試驗機 產品標準配置

? 標準主機

u 試驗機主機1臺：

u 沖擊擺錘1個；

u 減速機一臺（裝在主機上）

u 取擺傳動裝置一套（裝在主機上）

u 自動掛擺裝置一套（裝在主機上）

u 保險機構一套（裝在主機上）

u 內六角扳手S=12（扳鉗口座壓板螺釘）1件；

u 支座調校器1支；

u 試樣對中器1支；

u 地腳螺釘4個；

u 沖擊試驗防護網1套；

u 測控系統一套：

u 聯想電腦，HP打印機一套；

u 光電角度傳感器1只（歐姆龍）

u 測力傳感器2只

u Windows操作環境下的試驗機專用控制軟件一套；

u 調整斜鐵 四件。
